不加物镜也能看清样品：共焦腔的'自成像'让低温原位观测一步到位

1 背景与问题

二维范德华异质结构已成为关联电子物理和量子技术的重要试验平台，特别是单层过渡金属硫族化合物（TMDs），因其具有强激子结合能和独特的谷自由度，被视为探索光与物质相互作用的理想材料。

为了操纵这些材料中的电子相（如通过驱动声子模式来增强超导临界温度），研究人员提出了利用腔增强连续波（CW）拉曼激发的方案。然而，这一前沿研究面临着巨大的实验挑战：

(1) 极低的振动要求：高精细度光学腔对腔长稳定性极其敏感，任何微小的机械振动都会导致腔失谐，破坏强耦合条件；

(2) 复杂的光学路径：实验需要同时实现纵向耦合（腔轴方向）和横向泵浦（垂直于腔轴），这对低温系统的光学窗口布局提出了严苛要求；

(3) 多物理场协同：除了光学操控，还需要在低温下进行电学输运测量和栅极调控。

传统的低温设备往往难以兼顾极低振动、多方向光学访问以及原位电学测量能力，因此，开发一套集成了超低振动制冷、高精度光学腔和原位电学接口的低温实验平台成为该领域的关键突破点。

2 核心方案

为了解决上述挑战，斯坦福大学和华盛顿大学的研究团队构建了一套低温真空多模光学腔耦合系统。该系统的核心在于将一个长度可调的共焦法布里-珀腔（Fabry–Pérot cavity）集成在闭循环脉冲管制冷机中，并通过超低振动接口（ULVI）有效隔离了制冷机的机械振动。

论文中验证的核心测试技术与方法包括：

(1) Pound-Drever-Hall (PDH) 锁频技术：用于将激光频率和腔长锁定，确保系统的长期稳定性；

(2) 原位腔成像技术：利用多模腔的透射特性，无需额外物镜即可在低温下对样品进行成像和定位；

(3) 低温电学输运测量：通过四轴纳米定位器集成的电学引线，实现对样品载流子密度的调控和输运性质测量；

(4) 共焦多模腔耦合：利用共焦几何结构产生的“超模”将光场局域化，显著增强光与物质相互作用强度。

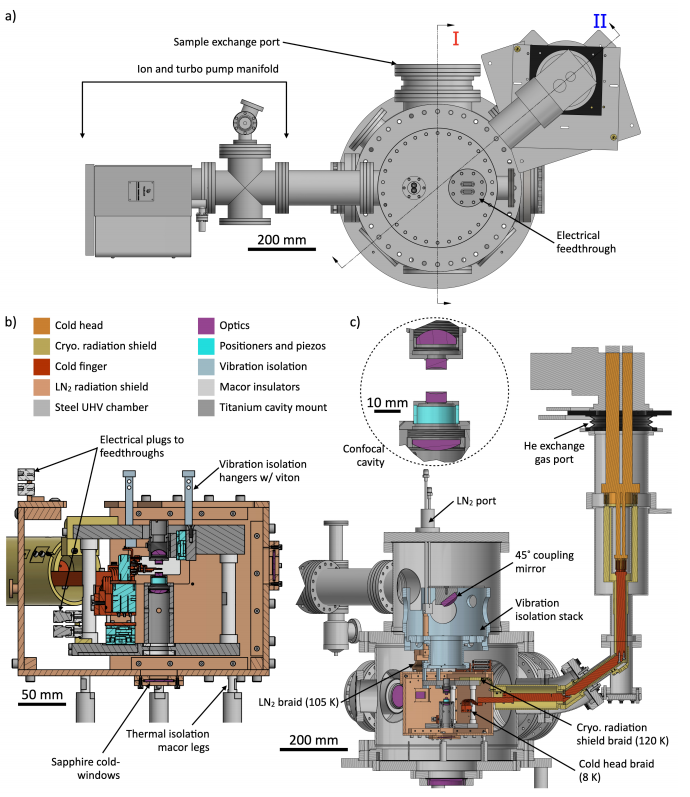

图1.设备总览。（a）完整真空组件的俯视图。样品交换口为10英寸的康氟窗，在交换过程中移除。（b）沿（a）中面板I线（腔体安装件与样品堆叠的中心线）切开的组件剖面图。重要部件已标注。（c）沿II线（低温恒温器的中心线）切开的组件剖面图。为清晰起见，样品台已移除，但铜冷指编织体可见。（插图）腔体与耦合透镜的放大视图。实验结果与分析

该论文通过详尽的实验数据，验证了该低温平台在极端条件下的卓越性能。以下是关键的性能指标对比：

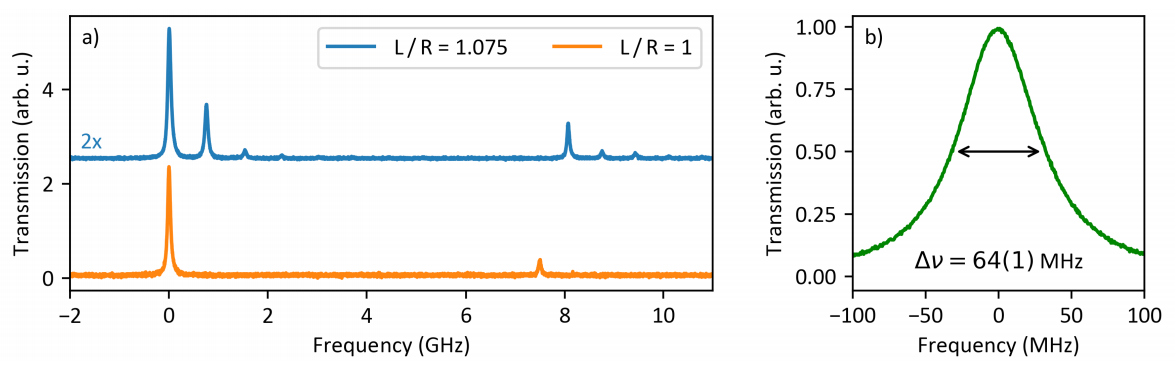

图2.腔谱和线宽。（a）近共焦（蓝色曲线）和共焦（橙色曲线）光学腔几何形状的透射光谱。为了清晰起见，近共焦曲线垂直缩放2倍并偏移。（b）在L/R=1.125处从共聚焦中取出的TEM00传输峰值的高分辨率扫描，显示线宽为64（1）MHz。

图3.制冷机关闭[红色，RMS振动=97（9）pm]和打开[蓝色，RMS振动=110（10）pm]时腔长噪声的功率谱密度（PSD）。实验结果表明，即使在开启闭循环制冷机的情况下，系统的振动水平依然被控制在亚皮米量级（腔长）和纳米量级（样品），这成功克服了闭循环制冷机在高精度光学实验中的主要短板。此外，系统在保持高精细度（F > 180）的同时，成功集成了电学引线，证明了该平台进行光-电协同测量的可行性。

4 产品介绍

KelvinMaster

高低温恒温器

论文中构建的这套复杂实验系统，完美验证了低振动闭循环冷却、多方向光学访问以及原位电学测量技术在量子光学与二维材料研究中的关键作用。要将这些前沿的实验技术从实验室原型转化为可广泛使用的科研工具，KelvinMaster高低温恒温器提供了与之完全匹配的解决方案。

4.1 核心功能详解

KelvinMaster的设计理念与斯坦福团队的论文需求高度契合，具体体现在以下几个方面：

(1) 极致的低振动表现论文中特别强调了振动隔离是腔QED实验的核心挑战。KelvinMaster 采用了先进的低振动制冷技术，将样品处的振动控制在 10 nm RMS 级别。这一指标与论文中测量的样品振动位移（< 10 nm）完全一致，确保了在进行如微腔光谱、单光子发射等高精度光学实验时，光路不会因机械抖动而失锁；

(2) 灵活的光学访问能力；

(3) 论文利用共焦腔实现了纵向和横向的光路入射。KelvinMaster 提供了多方向的大数值孔径（NA）光学窗口，支持研究人员构建复杂的光路系统，无论是进行低温光致发光（PL）、显微光谱，还是类似论文中的腔增强拉曼散射实验，都能获得极佳的光学耦合效率；

(4) 强大的扩展性与电学集成；

(5) 论文通过四轴纳米定位器集成了电学引线，实现了对TMD材料的栅极调控。KelvinMaster 同样支持配置电学引线及磁场附件，这意味着用户可以在同一平台上复现论文中的“光-电”联合测量方案，研究二维材料在低温、电场调控下的量子相变行为。

4.2 应用场景

基于论文验证的技术路径，KelvinMaster可广泛应用于以下领域：

(1) 二维材料与量子器件研究：研究TMDs（如WSe2, MoSe2）、魔角石墨烯等材料的低温光学性质和激子物理；

(2) 腔量子电动力学：搭建类似论文中的开放腔或微腔系统，研究强耦合、极化激元凝聚等量子光学现象；

(3) 单光子源与量子点：对量子点、色心等单光子发射体进行低温表征和光谱测试；

(4) 超导与低温物理：利用其4 K的低温环境和低振动特性，进行超导器件的直流输运或微波特性测量。

4.3 技术参数

(1) 基础温度：4 K (或更低)；

(2) 温度稳定性：±10 mK；

(3) 振动水平：10 nm RMS；

(4) 光学窗口：多方向、大数值孔径；

(5) 制冷方式：闭循环（无液氦消耗）。

通过将共焦法布里-珀罗腔集成于低振动闭循环制冷机中，利用PDH锁频与多模腔“自成像”效应，在亚皮米级振动控制下实现了低温、多光路与电学输运的协同测量。东谱科技KelvinMaster高低温恒温器，采用低振动制冷与模块化光学窗口设计，正是将论文中低温光谱与原位电学联合测试方案产品化的代表平台，为二维材料异质结、量子点及微腔量子光学研究提供综合低温测量解决方案

原文参考：论文标题：A cryogenic apparatus for coupling two-dimensional materials to a confocal multimode optical cavity

DOI：arXiv:2605.28815
