自动化霍尔测试：提升半导体材料电学表征效率

1 背景与问题

在半导体材料研究与器件开发中，霍尔效应测量是获取材料电学特性的核心手段。通过霍尔测试，研究人员能够精确测定载流子浓度、迁移率、霍尔系数以及电阻率等关键参数，这些数据直接反映了材料的导电类型、掺杂水平及输运性能。

然而，传统的霍尔效应测量面临着严峻的挑战。在论文《AUTOMATION OF HALL EFFECT MEASUREMENT SETUP》指出，手动测量过程不仅耗时费力，往往需要数小时才能完成一组数据的采集，而且极易引入人为误差。操作人员需要手动切换电流源、电压表和磁场方向，记录大量原始数据后还需进行繁琐的数学计算。这种低效率的测试方式严重制约了新材料研发的迭代速度，特别是在需要大量筛选样品或进行变温、变磁场测试的场景下，手动操作几乎不可行。

为了解决这一痛点，研究界致力于开发自动化测试系统，旨在通过软硬件结合的方式，实现从数据采集到结果输出的全自动流程，从而大幅提升测试效率并确保数据的准确性。

2 核心方案

该论文提出了一套基于范德堡法的霍尔效应测量自动化系统。该系统通过集成可编程仪器与自定义软件控制，实现了对半导体薄片样品电学参数的快速、自动测量。

2.1 硬件架构与控制逻辑

系统构建了完整的硬件链路，包括：

(1) 源测量单元（SMU）：用于通过两根引线向样品注入输入电流，并测量剩余两根引线的输出电压；

(2) Keithley 2000 万用表：配备扫描卡和开关矩阵，通过四线配置自动改变通道状态，获取所有引脚组合的输入电流或电压；

(3) 双极性电源（BCS 150）：为电磁铁提供从 -30A 到 +30A 的可变电流，从而产生可控的磁场；

(4) 电磁铁（HEM-150）：与高斯计配合，通过调节电流快速改变磁场强度。

软件层面，系统利用Python 语言（Spyder 2.7）进行开发，通过SCPI 标准指令和PyVISA 库与硬件通信。用户只需在图形用户界面（GUI）上输入样品参数，系统即可自动执行所有测量步骤。

2.2 关键测量算法

系统采用了业界标准的范德堡法进行电阻率计算，并通过霍尔电压测量推导载流子参数。

(1) 范德堡电阻率计算

针对任意形状的薄且均匀的样品样品，系统通过自动切换开关矩阵，测量不同引脚组合下的电压与电流比值（如等）。

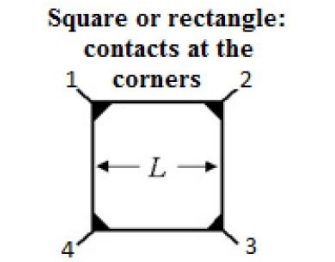

图1. 样品接触连接示意图

图2. 范德堡特性曲线

(2) 霍尔电压与载流子参数测量

在施加正负磁场（）的情况下，系统自动测量不同电流方向下的霍尔电压（如等）。

根据电压总和的极性判断样品导电类型（n型或p型）

(3) 磁阻测量

系统还利用四探针配置测量磁阻。通过向外部探针提供恒定电流，改变磁场并测量内部探针的电压，计算磁阻。

3 实验结果与分析

该自动化系统在掺杂硅样品上进行了实际测试，验证了其功能的完整性与高效性。

3.1 测试效率提升

论文指出，传统的手动测量系统往往需要“数小时”且过程“冗长费力”。而采用该自动化系统后，用户仅需设置好硬件并打开应用程序，按照GUI 提示操作，测量工作可在“几分钟”内通过点击鼠标完成。这极大地节省了时间，并降低了劳动强度。

3.2 数据准确性与存储

系统能够实时计算并显示载流子迁移率、载流子浓度、霍尔电压、磁阻和电阻率等参数。所有测量数据均自动保存至用户指定位置（如Excel 表格），便于后续分析。

图3.软件图形用户界面（GUI）截图

图4. 磁阻测量结果

图5. 存储在Excel 表格中的测量数据

图6. 组件连接实物图

图7. PCB 上的样品连接

4 产品介绍

LorentX

LorentX变温直流霍尔效应测量仪正是基于这些经过验证的科学原理与自动化逻辑而打造的商业化产品。它不仅实现了论文中设想的自动化测量，更针对论文中提到的“未来改进方向”（如变温测量）进行了功能固化与性能提升，为半导体材料研发提供了更加专业、高效的解决方案。

4.1 核心功能详解

(1) 全自动化测量流程；

(2) 论文强调通过 GUI 和编程减少手动操作。LorentX 将这一理念进一步深化，用户无需编写代码，即可通过专用软件控制仪器完成从参数设置到结果输出的全过程。系统自动执行电流注入、电压测量、磁场切换等复杂操作，完美复并优化了论文中的自动化流程；

(3) 高精度算法处理；

(4) LorentX 内置了经过严格验证的标准测量算法，能够自动处理原始数据，计算出载流子浓度、迁移率、霍尔系数和电阻率。特别是其自动换向功能，对应论文中消除偏置电压的策略，有效降低了热电势、接触电阻不对称以及人工操作带来的误差，确保测量结果的真值性；

(5) 宽范围参数覆盖；

(6) 变温输运研究。

4.2 应用场景

基于论文验证的霍尔效应测试原理，LorentX广泛应用于以下领域：

(1) 半导体薄膜与晶圆：对应论文中的测试对象，适用于硅、锗等传统半导体及化合物半导体薄膜的质量筛选；

(2) 宽禁带半导体：如 SiC、GaN 等，这些材料通常需要高磁场或变温条件来准确表征，LorentX 的扩展能力正好满足此需求；

(3) 二维材料与新型半导体：针对石墨烯、TMDs 等低维材料，LorentX 的高灵敏度迁移率测量功能至关重要；

(4) 教学实验：正如论文旨在简化测量过程，LorentX 的自动化特性也使其成为高校教学中展示霍尔效应原理的理想平台。

通过集成可编程仪器与Python软件控制，实现了基于范德堡法的霍尔效应全自动测量，将传统数小时的测试流程压缩至数分钟，大幅提升了半导体材料电学表征效率。东谱科技LorentX变温交直流霍尔测量仪，内置范德堡法标准算法与自动换向功能，全面覆盖载流子迁移率、载流子浓度及电阻率等关键参数测量，并支持变温输运扩展，是将论文中自动化测试理念转化为工程化产品的研究平台，为半导体薄膜与二维材料电学特性研究提供高效解决方案。

原文参考International Journal of Advances in Science Engineering and Technology, ISSN: 2321-9009, Volume- 4, Issue-4, Oct.-2016
