华北电力大学韩慧芳、许佳、姚建曦团队在《Journal of Semiconductors》发表《Defect and stress co-management via bifunctional molecular engineering for high-efficiency and stable CsPbI₃ perovskite solar cells》。该研究提出了一种双功能分子工程策略，引入氨基苯磺酸盐(ABS)作为添加剂，协同管理CsPbI₃薄膜中的缺陷和残余应力。ABS的磺酸基与欠配位Pb²⁺配位，铵基与I⁻形成氢键，苯环桥接相邻[PbI₆]⁴⁻八面体，将残余拉应力从27.6MPa显著降至6.2MPa；同时钝化缺陷，使载流子寿命从13.84ns延长至27.42ns，非辐射复合被抑制。基于ABS改性的CsPbI₃钙钛矿太阳能电池实现PCE=21.21%(VOC=1.24V，JSC=20.97mA/cm²，FF=81.41%)，室内光照(1062lux)下效率达40.85%；未封装器件在25°C、5%RH环境中存放800 h后保留91%初始效率。该工作展示了缺陷与应力协同管理的添加剂工程策略，为高效稳定无机钙钛矿光伏提供了新路径。

1. 研究背景

有机-无机杂化钙钛矿太阳能电池因其优异的光电性能，已成为极具潜力的光伏技术，其功率转换效率(PCE)已提升至27%。然而，其有机阳离子本征不稳定，在环境应力(如光、热、湿度)下易分解挥发，限制了商业化应用。用无机Cs⁺替换有机组分可有效提升器件稳定性。全无机(CsPbI3)钙钛矿具有约1.7eV的合适光学带隙、优异的热稳定性和光电性能，是高性能单结太阳能电池的理想候选材料。目前，(CsPbI3) PSCs的记录PCE已达到标准光照下22.49%、室内低光下41.2%。

现有的添加剂工程已被证实可有效调控钙钛矿结晶、钝化缺陷，但多数研究仅聚焦于缺陷钝化，很少关注制备过程中不可避免产生的残余应变。由于缺陷和应力会协同劣化器件性能和运行寿命，因此亟需一种可同时调控结晶、钝化缺陷、释放应变的改性策略。

2. 研究问题

溶液法制备的(CsPbI3)薄膜通常因结晶不可控、与衬底热膨胀不匹配，存在高缺陷密度和有害的残余拉应力，这严重阻碍了其实际应用。现有研究缺少可同时实现缺陷钝化和应力调控的协同策略。本文旨在通过双功能分子工程实现(CsPbI3)钙钛矿的缺陷与应力协同管理，以制备高效稳定的(CsPbI3)钙钛矿太阳能电池。

3. 图文解析

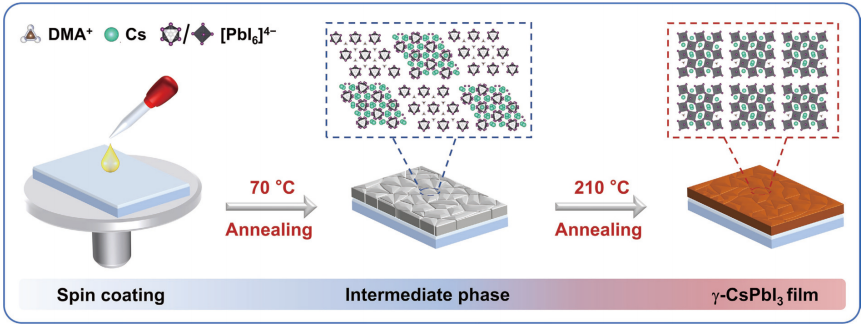

图1：展示了-CsPbI3薄膜的制备流程示意图。

该图详细描述了前驱体溶液旋涂到TiO2修饰衬底后，先经70℃退火形成DMAPbI3和Cs4PbI6中间相，再经210℃二次退火得到最终CsPbI3薄膜的过程。

图2：展示了原始CsPbI3和ABS改性CsPbI3(CsPbI3-ABS)薄膜的形貌、结晶与残余应力表征。

(a)(b) 为两种薄膜的俯视SEM图。

(c)(d) 为对应的晶粒尺寸统计，结果显示原始薄膜晶粒更小，而ABS改性后晶粒明显更大、晶界清晰。

(e)为XRD图谱，两种样品均出现γ-CsPbI3的(110)、(220)晶面特征峰，ABS的引入增强了特征峰强度，并使γ相的(002)、(004)特征更明显。

(f) 展示了(110)、(220)峰的半高宽(FWHM)，(CsPbI3)-ABS的FWHM更小，证明结晶质量提升、微应变降低。

(g)(h) 为不同倾斜角下的GIXRD图谱，(i)为对的线性拟合。结果显示原始薄膜存在明显的残余拉应力，而ABS改性后峰位移极小，残余拉应力得到显著松弛。

图3：展示了XPS表征与作用机理示意图。

(a) 为Cs 3d XPS谱，显示ABS改性前后Cs的结合能无变化，说明ABS与Cs+无相互作用。

(b) 为Pb 4f XPS谱，(CsPbI3)-ABS的Pb 4f峰发生负移，证明ABS 的磺酸基与欠配位Pb2+存在强配位作用。

(c) O 1s、(d) N 1s XPS谱进一步证实：磺酸基与欠配位Pb2+的配位作用，以及ABS 的铵根与碘离子形成氢键。

(e)为ABS与CsPbI3的相互作用机理示意图。磺酸基配位钝化欠配位Pb2+，铵根通过氢键作用抑制碘空位生成。ABS可桥连晶界处相邻的[PbI6]4-八面体，其苯环尺寸略小于相邻八面体的碘间距，可占据间隙位置抑制八面体畸变，提升薄膜结构稳定性。

图.4：展示了光学与光电性能表征。

(a) 稳态PL谱显示两种薄膜发光峰均位于736nm附近，CsPbI3-ABS的PL强度显著更高，说明非辐射复合被抑制。

(b)(c) 分别为原始和改性薄膜的PL mapping，改性薄膜荧光分布更均匀、强度更高。

(d) TRPL衰减曲线显示，CsPbI3-ABS的载流子寿命为27.42ns，远高于原始薄膜的13.84ns。

(e) 完整器件的TPV测试显示，CsPbI3-ABS器件的衰减寿命为1.54μs，长于原始器件的0.92μs，证实非辐射复合被抑制。

(f) EIS测试显示，ABS改性器件的复合电阻更高，进一步证明电荷复合被抑制。

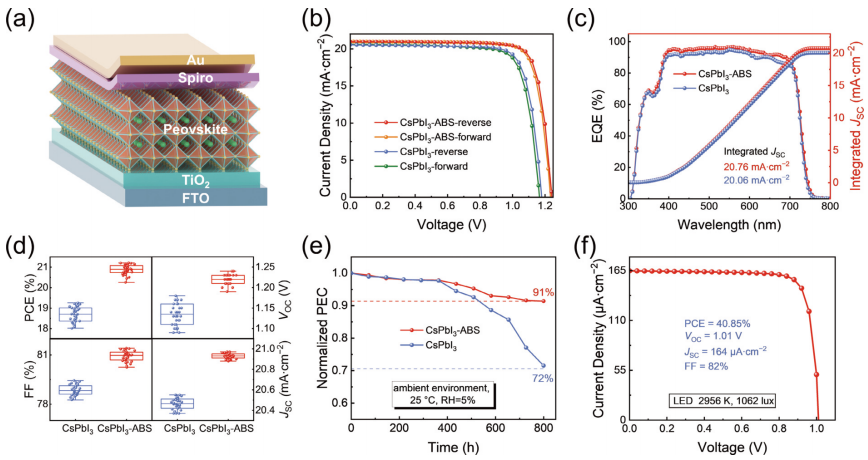

图5：展示了器件光伏性能与稳定性表征。

(a) 为CsPbI3基PSC的器件结构：(FTO/TiO2}/CsPbI3(ABS)/Spiro-OMeTAD/Au)。

(b) 为正反扫J-V曲线。

(c) 为EQE图谱，原始和改性器件的积分电流密度分别为20.06mA·cm-2和20.76 mA·cm-2，与J-V测试得到的JSC吻合。

(d) 为30个独立器件光伏参数的统计分布，证实ABS改性器件的性能重复性更优。

(e)为未封装器件的长期稳定性测试。在25℃、5%RH的ambient环境存储800h后，ABS改性器件保留91%的初始PCE，而原始器件仅保留72%。

(f) 为室内LED光照(2956K，1062lux)下ABS改性器件的J-V曲线，器件获得了40.85%的室内PCE。

4. 方法与结果

4.1 方法

4.1.1 材料：所有前驱体和化学试剂均采购自商业供应商，未进一步纯化。

4.1.2 器件制备：

(1)FTO玻璃衬底经依次超声清洗、UVO处理后，通过喷雾热解法沉积致密TiO2电子传输层。

(2)制备0.7M (CsPbI3)钙内矿前驱体，ABS改性样品在前驱体中添加1mg·mL-1的ABS。

(3)经两步旋涂、两步退火得到钙钛矿薄膜。

(4)随后旋涂spiro-OMeTAD空穴传输层，热蒸发沉积80nm金背电极。

4.1.3 表征：采用SEM、XRD、GIXRD、XPS、稳态PL、TRPL、TPV、EIS、J-V测试、EQE测试、室内性能测试等表征薄膜与器件性能。

4.2 结果

4.2.1 形貌与结晶：ABS可有效调控CsPbI3结晶。改性后薄膜晶粒更大、结晶度更高，残余拉应力从原始薄膜的27.6MPa降低至6.2MPa，实现了显著的应力松弛。

4.2.2 作用机制：ABS通过双功能团实现协同作用：

(1)磺酸基配位钝化欠配位Pb2+缺陷。

(2)铵根通过氢键作用抑制碘空位生成。

同时桥连晶界处相邻[PbI6]4-八面体，苯环占据八面体间隙抑制八面体畸变，提升薄膜结构稳定性。

4.2.3 光电性能：ABS改性后薄膜PL强度提升，载流子寿命从13.84ns提升至27.42ns，器件复合电阻更高，非辐射复合被有效抑制。

4.2.4 器件性能：

(1)冠军ABS改性器件在标准AM 1.5G光照下获得21.21%的PCE(VOC=1.24 V，JSC=20.97 mA·cm-2，FF=81.41%)，原始器件仅为19.26%。

(2)在室内标准荧光灯光照下获得40.85%的PCE。

(3)稳定性方面，未封装ABS改性器件在25℃、5%RH的ambient环境存储800h后，保留91%的初始PCE，远高于原始器件的72%retention。

5. 总结与展望

5.1 总结

本文提出了利用双功能添加剂氨基苯磺酸(ABS)实现(CsPbI3)钙钛矿缺陷与应力协同管理的策略。通过磺酸基-(Pb2+)配位和铵根-碘离子氢键的协同作用有效钝化离子缺陷，同时ABS 桥连晶界处相邻[PbI6]4-八面体，松弛残余拉应力，抑制非辐射复合，延长载流子寿命，同步提升了(CsPbI3) PSCs 的光电性能和稳定性。

核心成果量化数据：

(1) 优化后的器件在标准AM 1.5G光照下PCE达到21.21%。

(2) 室内光照下PCE达到40.85%。

(3) 未封装器件在25℃、5%相对湿度的ambient环境存储800 h后，仍保留91%的初始PCE。

5.2 展望

本文阐明了通过添加剂工程实现缺陷和应力协同管理的作用机制，为开发高效稳定的无机钙钛矿光伏提供了promising路径。本文还基于该协同管理机制提出了添加剂选择的指导原则，即应选择具有适合晶格容纳的尺寸、多齿强配位基团的分子，为后续高性能无机钙钛矿光伏的相关研究提供了方向。
