长沙学院张世英、吴朝辉团队与清华大学朱永法团队在《Applied Catalysis B: Environment and Energy》发表《Recyclable iron sites in BiOCl/Fe-BiOCl homojunction promote the H₂O₂ activation for robust photocatalytic-Fenton reactions》。该研究利用不同表面原子终端的BiOCl基底构建了两类结构不同的BiOCl/Fe-BiOCl同质结：以高结晶富氯终端BiOCl₋₂为基底、面外外延生长Fe-BiOCl层的BiOCl₋₂/Fe-BiOCl同质结，其界面内电场(IIEF)强度是面内掺杂型BiOCl₋₁/Fe-BiOCl的2.64倍、原始BiOCl基底的6.89倍；IIEF方向从表面Fe-BiOCl层指向BiOCl₋₂基底，驱动Type-II电荷转移，电荷分离时间τ₁=0.233 ps，快于BiOCl₋₁/Fe-BiOCl的0.484 ps，实现高效空间电荷分离——光生空穴积累在基底非外延富氯层，光生电子被面外外延Fe-BiOCl层的Fe(III)捕获并还原为Fe(II)；Fe(II)活化H₂O₂产生•OH后重新氧化为Fe(III)，建立可循环铁位点。在pH=6.4的光催化-Fenton体系中，BiOCl₋₂/Fe-BiOCl的苯酚降解速率常数k=60.85×10⁻³/min，TOC去除率达80.06%，分别约为BiOCl₋₁/Fe-BiOCl的3倍和2.2倍；连续流体系运行150min仍保持LFA降解效率>95%，4次循环后无铁泄漏，归一化降解速率常数和TOC去除率均优于已有同类研究。该工作展示了基于表面原子终端调控的同质结结构设计策略，为加速电荷分离与H₂O₂活化、提升光催化-Fenton性能提供了新路径。

1. 研究背景

水中难降解有机污染物（如喹诺酮类、新烟碱类农药等）含量不断升高，因其结构稳定、难以生物降解，对生态安全和人类健康造成严重威胁，传统处理方法存在局限，开发绿色高效的水处理技术十分必要。光催化-Fenton耦合技术被认为是降解有机污染物的高效绿色技术，但传统Fenton反应存在Fe³+再生速率慢、铁污泥积累、Fe²+持续消耗的问题；将Fe(III)固定在光催化剂晶体结构中可避免铁污泥生成、减少Fe²+消耗，但现有固定化Fe(III)体系存在铁循环速率慢、异质结界面缺陷多导致电荷载流子分离效率低，进而限制降解和矿化效率提升的问题。同质结催化剂可消除界面缺陷、促进电荷转移分离，已有研究证实BiOI不同表面原子终端会显著改变内电场强度，高结晶富碘终端可增强内电场、促进电荷分离，但BiOCl/Fe-BiOCl同质结的键合层结构对铁循环速率和H₂O₂活化效率的影响尚不明确。

2. 研究问题

本研究围绕上述问题开展工作：

1. 基于不同原子终端的BiOCl基底，构建两类分别为面内Fe(III)掺杂、面外外延Fe-BiOCl层结构的BiOCl/Fe-BiOCl同质结；

2. 表征两种同质结的微观结构，研究不同结构同质结中电荷载流子转移和分离的驱动力；

3. 系统探究电荷分离效率对铁循环速率、H₂O₂活化效率、光催化-Fenton降解/矿化性能、降解中间体毒性的影响规律。

3. 图文解析

图1. 催化剂合成与结构表征

(a) 展示了带可循环铁位点的BiOCl/Fe-BiOCl同质结活化H₂O₂的原理示意图，直观说明了反应机理。

(b) 描述了两种BiOCl/Fe-BiOCl同质结的合成过程示意图。

(d) 不同样品的Fe 2p XPS谱，用于分析铁元素的化学价态。

(e-h) 展示了BiOCl₋₁/Fe-BiOCl的TEM图像、横向高分辨TEM图像及结构示意图。

(i-l) 展示了BiOCl₋₂/Fe-BiOCl的高分辨TEM图像、TEM图像及结构示意图，直观展示了两种同质结在微观结构上的显著差异。

图2. 电荷密度差与界面内电场分析

(a)(b) 分别展示了两种同质结的平面平均电荷密度差，插图为电荷密度差图（蓝色代表电荷耗尽、黄色代表电荷积累），揭示了电荷分布情况。

(c-f)分别展示了BiOCl₋₁基底、BiOCl₋₁/Fe-BiOCl、BiOCl₋₂、BiOCl₋₂/Fe-BiOCl的表面电势测试结果。

(g) 对比了不同基底和同质结的Zeta电势与估算的界面内电场(IIEF)强度，量化了内电场的增强效果。

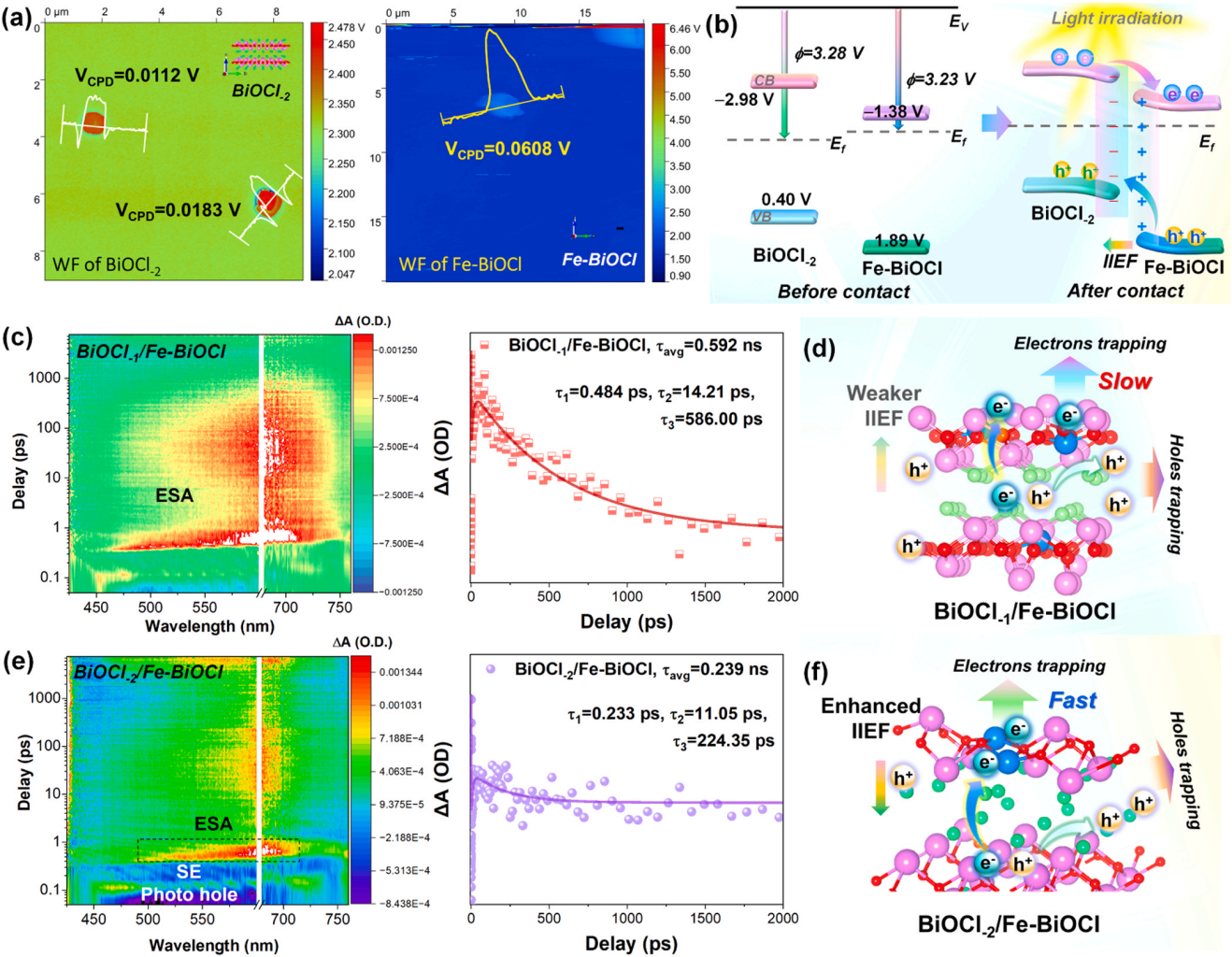

图3. 能带结构与电荷动力学分析

(a) 通过KPFM测试得到的BiOCl₋₂和Fe-BiOCl的功函数(WF)。

(b) BiOCl₋₂/Fe-BiOCl同质结的能带结构示意图，阐明了能带排列关系。

(d) BiOCl₋₁/Fe-BiOCl的电荷转移路径示意图。

(e) BiOCl₋₂/Fe-BiOCl的fs-TAs三维等高线图及动力学曲线。

(f) BiOCl₋₂/Fe-BiOCl的电荷转移路径示意图，对比了两种结构的电荷转移速率。

图4. 光电压与原位光谱分析

(a) 不同样品的稳态表面光电压(SPV)对比。

(b) 不同样品对数时间尺度瞬态光电压(TPV)谱对比。

(d) BiOCl₋₁/Fe-BiOCl光沉积Pt⁰颗粒的TEM图，用于指示还原位点。

(e) BiOCl₋₁/Fe-BiOCl的原位Fe 2p XPS谱，监测光照下价态变化。

(f) 暗态和光照下BiOCl₋₂/Fe-BiOCl的表面电势变化。

(g) BiOCl₋₂/Fe-BiOCl光沉积Pt⁰颗粒的TEM图。

(h) BiOCl₋₂/Fe-BiOCl的原位Fe 2p XPS谱，证实了更高效的Fe(III)还原。

图5. 催化性能评估

(a) 不同样品在光催化、光催化-Fenton体系中苯酚降解的速率常数和总有机碳(TOC)去除率对比。

(b) 不同pH条件下BiOCl₋₂/Fe-BiOCl的光催化-Fenton活性，展示了pH耐受性。

(d) 降解不同污染物（苯酚、双酚A等）的活性普适性。

(e) 额外共存离子存在下的抗干扰能力测试。

(f) 不同循环次数后的稳定性测试。

(g) 连续流光催化-Fenton体系降解左氧氟沙星(LFA)的装置示意图。

(h) 两种同质结在连续流体系中LFA的降解效率对比。

(i)(j) 本文与已有研究的归一化速率常数和归一化TOC去除率对比，突显了本研究的优越性。

图6. 活性物种检测与机理

(a) DMPO-•OH的EPR谱。

(b) DMPO-•O₂⁻的EPR谱。

(d)(e) 分别为BiOCl₋₁/Fe-BiOCl和BiOCl₋₂/Fe-BiOCl中不同活性物种的浓度变化定量分析。

(f) 光催化-Fenton过程中活性物种转化和可循环铁位点的原理示意图，总结了反应机理。

图7. 降解路径与毒性评估

(a) BiOCl₋₁/Fe-BiOCl降解LFA的可能路径。

(b)(c) BiOCl₋₁/Fe-BiOCl降解中间体的毒性评估结果。

(d) BiOCl₋₂/Fe-BiOCl降解LFA的可能路径。

(e)(f) BiOCl₋₂/Fe-BiOCl降解中间体的毒性评估结果。

(g)(h) 使用不同处理出水浇灌豌豆的毒性生物学验证（分别为3天、12天生长情况），证实了出水的生物安全性。

4. 方法与结果

4.1 方法

4.1.1 催化剂制备：
采用不同浓度甘露醇、KCl水热合成不同表面原子终端的BiOCl基底，再通过两步溶剂热法分别制备两种BiOCl/Fe-BiOCl同质结：

(1) BiOCl₋₁/Fe-BiOCl（Bi-O终端BiOCl₋₁基底的面内Fe(III)掺杂）；

(2) BiOCl₋₂/Fe-BiOCl（高结晶富氯终端BiOCl-₂基底的面外外延生长Fe-BiOCl层）。

4.1.2 表征与计算：

(1) 采用XRD、XPS、TEM、KPFM表征催化剂晶体结构、微观形貌与表面电势；采用fs-TAs、SPV、TPV分析电荷分离与转移动力学（fs-ns-ms时间尺度）；采用EPR检测活性物种（•OH、•O₂⁻、¹O₂）；

(2) 基于VASP软件开展DFT计算，采用GGA-PBE泛函计算电子结构。

4.1.3 性能测试：
在300W氙灯模拟全光谱下，以苯酚、双酚A、左氧氟沙星、环丙沙星为目标污染物，评价光催化-Fenton的降解与矿化性能。

4.2 结果

4.2.1 结构与电荷分离性能：
BiOCl₋₂/Fe-BiOCl的IIEF强度显著增强，是BiOCl₋₁/Fe-BiOCl的2.64倍、原始BiOCl基底的6.89倍；IIEF方向为从表面Fe-BiOCl层指向BiOCl₋₂基底，符合Type-II电荷转移机制，电荷分离时间，快于BiOCl₋₁/Fe-BiOCl的0.484ps，实现了高效空间电荷分离：光生空穴积累在BiOCl₋₂基底的非外延富氯层，光生电子被面外外延Fe-BiOCl层的Fe(III)位点捕获，发生还原反应；原位XPS证实BiOCl₋₂/Fe-BiOCl的Fe结合能偏移更显著，更多Fe(III)被还原为Fe(II)作为Fenton反应活性中心，随后Fe(II)通过重新氧化为Fe(III)，建立可循环铁位点。

4.2.2 催化性能结果：
在(pH=6.4)条件下，BiOCl₋₂/Fe-BiOCl的苯酚降解速率常数(k=60.85 ×10-3 min-1)，TOC去除率达80.06%，分别约为BiOCl₋₁/Fe-BiOCl的3倍和2.2倍；该催化剂在近中性条件下性能优于传统酸性Fenton体系，4次循环后仍保持优异性能，连续流光催化-Fenton体系运行150 min仍保持LFA降解效率超过95%，反应后催化剂结构完整、无铁泄漏，稳定性优异；本文的归一化降解速率常数和归一化TOC去除率均高于已有同类研究，且H₂O₂用量低于多数已有研究，H₂O₂活化效率更高。

4.2.3 解毒效果：
降解产生的多数中间体为无毒，处理后出水对豌豆生长无明显不利影响，具备良好的解毒效果。

5. 总结与展望

总结（核心成果）

本研究利用不同表面原子终端的BiOCl基底构建了两种结构不同的BiOCl/Fe-BiOCl同质结，核心成果为：以高结晶富氯BiOCl为基底制备的面外外延Fe-BiOCl层结构的BiOCl₋₂/Fe-BiOCl同质结，可大幅增强界面内电场，实现高效空间电荷分离，掺杂铁位点可作为可循环活性中心加速H₂O₂活化；在(pH=6.4)的光催化-Fenton体系中，对酚类、喹诺酮类等有机污染物实现近完全降解，矿化效率超过80%，在连续流污水处理体系中仍能保持稳定高效的降解性能，核心性能参数优于已有同类研究。

展望

本文提出的基于表面原子终端调控的同质结结构设计策略，为开发高效光催化-Fenton催化剂提供了新思路，后续可进一步将该策略拓展到其他铋基及半导体光催化体系，探究该催化剂在实际大规模污水处理中的应用可行性。
