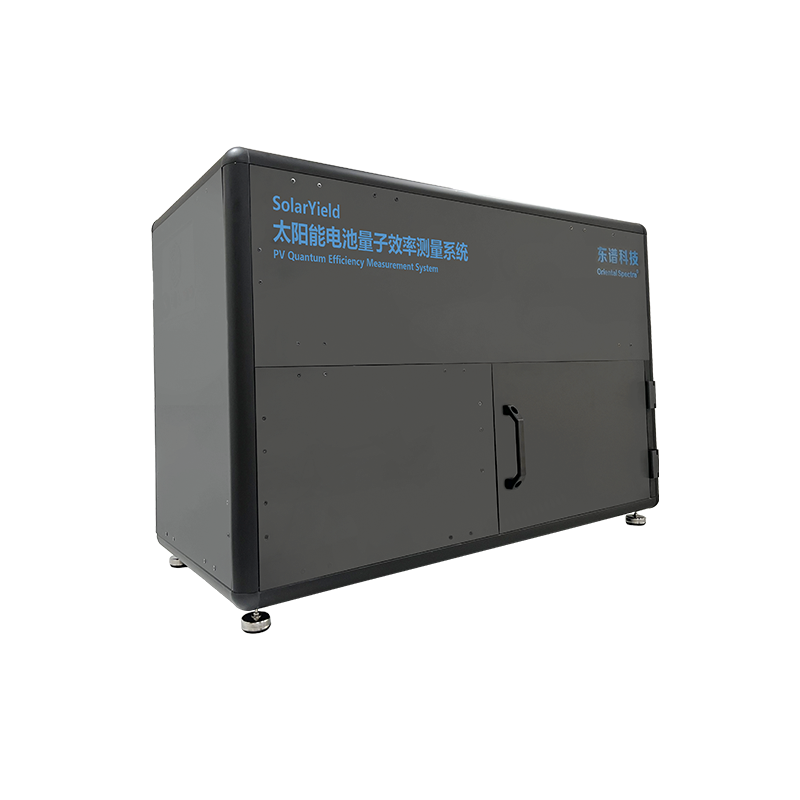

东谱科技太阳能电池量子效率测量系统SolarYield

太阳能电池量子效率测量系统SolarYield是东谱科技针对太阳能电池行业开发的太阳能电池量子效率EQE、内量子IQE、能量标定、光谱响应R、等效积分电流密度Jsc等测试平台，适用于硅基、叠层、CIGS、GeTe、OPV、钙钛矿光伏等等各种类型的太阳能电池器件。该设备集成度高，主机集成样品仓、样品支架等部件，样品台带3轴位移功能，方便对同一基片上的不同器件进行测试，高清可视化系统，通过摄像头方便看到测试光照射器件情况，调整样品的光斑照射位置，使用便捷，测试效率高。

• 设备集成度高，主机集成单色仪、光学调制部件、电学检测部件等，使用便捷，测试效率高；

• 配置高清可视化系统，通过摄像头方便看到测试光照射器件情况，调整样品的光斑照射位置；

• SolarYield测试软件，参数设置、数据采集、位置调整、能量标定、存储等均通过软件完成。



该测试主机高度集成，内置单色仪、光学调制部件和电学检测部件等核心模块。其光路在出厂时已完成优化设置，通常无需用户额外调整。主机同时集成了样品仓、暗箱和样品支架，采用全反射垂直向下照射光路设计，小光斑尺寸可在0.5mm至10mm范围内调节；大光斑尺寸可根据样品定制；方案同时适用大小光斑。样品台配备三轴位移功能，便于对同一基片上的不同器件进行定位测试。高清可视化系统（CCD）通过摄像头实时显示光斑照射器件的情况，辅助精确调整样品位置；系统支持对感兴趣区域（ROI）进行点、圆形或矩形等多种形状的位置标记。测试过程由软件集中控制，操作便捷，并支持多通道样品的自动切换。

该设备具备多项智能化测试辅助功能：测试前可进行导通预判，检查探针与电极的接触状态；提供子器件的一维位置标记功能；可对所有子器件执行短路电流的自动轮询；软件设有专门界面用于监测样品与光斑的对准情况及信号导通状态。设备性能稳定可靠，测试重复精度高：EQE在300-390nm波段平均不重复性≤±0.6%，400-1000nm波段≤±0.4%，其他波长≤±1%；短路电流密度不重复性≤±0.4%。

系统提供灵活的扫描模式：支持1纳米至800纳米范围内的任意数字步长设置；允许波长正向或反向扫描；探测器具备光强自动标定能力；提供“一次开机标定”、“每次样品扫描自动标定”、“文件标定”三种模式选择。

此外，设备还配备了强大的Dashboard控制面板模式，集成多种实时控制与监测功能：可设置并记忆样品位置与探测器位置（支持6档位置记忆）；可自动调节照明光强度（0%-100%可调）；可观察光斑成像并进行圆形、方形或点状ROI标记，支持软件缩放；可设置波长并实时观测光电流大小；具备4档光电流量程及自动量程切换功能；可设置斩波器频率；提供信号监控功能，实时侦测样品光电流信号的产生与变化；并配备光强监控反馈电路（DSP锁相输入），其监控反馈范围与EQE测试波长一致。
