飞行时间法（TOF）载流子迁移率测试原理、渡越时间判读与典型科研应用

飞行时间法（Time-of-Flight, TOF）通过短光脉冲激发、外加电场驱动和瞬态光电流记录，获得载流子渡越时间，并据此计算电子或空穴的漂移迁移率。本文系统介绍TOF的测试原理、渡越时间判读、样品与实验条件、场强/温度依赖、二维与横向扩展，以及与SCLC、Hall、FET等方法的差异和互补关系。

图1. TOF测量的基本几何、瞬态光电流与迁移率计算关系示意图。

1. 迁移率不是一个脱离条件的常数

迁移率μ描述载流子在电场作用下建立平均漂移速度的能力，最基本的定义是v_d = μE。对理想、均匀且处于低场线性响应区的材料，μ可以近似看作材料参数；但在无序半导体、分子半导体、强陷阱材料、离子-电子耦合材料以及实际器件结构中，迁移率往往与电场、温度、载流子浓度、微观结构和测量时间尺度有关。

因此，“某材料迁移率是多少”通常不是最完整的问题。更有信息量的问题是：测的是电子还是空穴？沿哪个方向输运？在多大电场和温度下？观察的是体相还是界面？瞬态是否存在色散？这些条件决定不同测试方法得到的迁移率能否直接比较。

这也是TOF的价值所在：它把“距离—时间—电场”三个量放在同一个时间分辨实验中，使研究者不仅获得一个μ，还能直接看到载流子包在输运过程中是否出现展宽、拖尾、陷阱控制或明显的场强/温度依赖。

2. TOF 的基本原理：先测渡越时间，再计算漂移迁移率

经典垂直TOF通常采用电极/半导体/电极结构。给样品施加外加偏压，在靠近一个电极的位置用短光脉冲产生一层相对集中的光生载流子。电场驱动其中一种载流子跨越有效厚度d，外电路记录随时间变化的瞬态光电流I(t)。

若可以识别载流子跨越样品的渡越时间t_tr，则平均漂移速度近似为v_d = d/t_tr；若有效电场E = V_eff/d，则迁移率为μ = d²/(V_eff·t_tr)。这里最容易被忽略的是V_eff：当内建电势、串联压降、接触势垒或空间电荷不可忽略时，真正落在输运区的电场可能不同于简单的“外加电压/厚度”。

电子与空穴通常通过改变偏压极性、照射侧或电极选择性来分别研究。但这并不是机械地“反转电压就得到另一种载流子”。如果电极出现明显注入、界面反应或漏电，瞬态电流可能混入与体相漂移无关的成分。

图2. 非色散与色散TOF瞬态的典型判读逻辑。曲线为示意数据。

3. 一条 TOF 瞬态，最关键的是先判断“有没有真正的渡越”

对近似非色散输运，瞬态常出现相对平缓的平台，随后在载流子到达对侧电极附近出现明显下降。此时可以用拐点或两段拟合的交点定义t_tr。

无序材料中更常见的是色散输运：不同载流子的停留时间和跳跃路径分布很宽，瞬态没有理想平台，而是在双对数坐标下表现为前后两个不同幂律区间。Scher–Montroll连续时间随机游走框架以及后续多重俘获模型，就是为解释这类异常渡越时间分布而建立的。此时由两段渐近线交点得到的t_tr是一种操作性定义，所得μ也应连同曲线形状、场强、温度和提取规则一起报告。

这一区分很重要：同样一个“拐点”，可能来自真实渡越，也可能来自仪器RC、接触注入、快速复合、陷阱释放或光生电荷对电场的屏蔽。TOF数据分析的第一步不是代公式，而是判断瞬态的物理来源。

图3. 电子/空穴TOF的极性与光生位置示意。具体条件取决于样品与电极结构。

4. TOF 对样品并非“无条件通用”

要让渡越时间具有清晰含义，样品首先要提供一个可定义的输运距离和电场。垂直TOF通常更适合具有足够厚度、上下电极和近似均匀电场的薄膜或晶体。粉末材料若要测试，也通常需要先制备成压片、厚膜或其他具有明确几何与电极条件的样品，而不是直接把松散粉末放入仪器即可得到体相迁移率。

光生载流子的空间分布同样关键。理想TOF希望短脉冲在入射电极附近形成相对窄的载流子包；如果吸收深度与样品厚度相当，载流子从整个体积同时产生，渡越特征会被展宽，简单的单一t_tr解释可能失效。

还需要满足时间尺度条件：激光脉宽、前置放大器与示波/采集系统带宽、电路RC都应明显快于待解析的载流子渡越过程。激发也不宜过强，否则大量光生电荷可能改变内部电场，测到的是空间电荷调制后的瞬态，而不是低扰动条件下的漂移。

此外，迁移率对厚度误差非常敏感，因为μ与d²成正比。近似误差传播可写为δμ/μ ≈ 2δd/d + δV/V + δt_tr/t_tr。对厚度不均匀的膜，单点厚度值可能直接成为迁移率误差的主要来源。

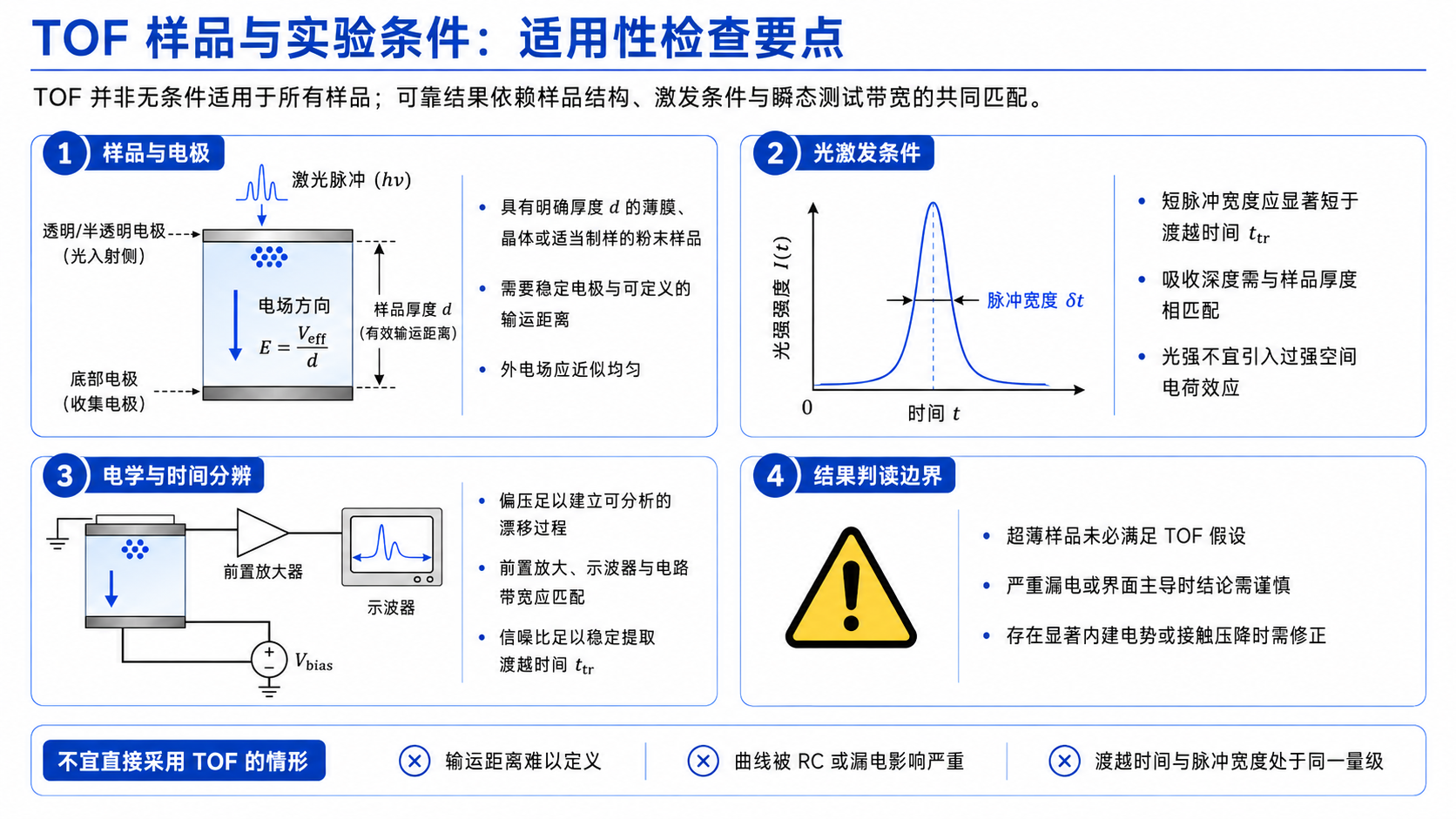

图4. TOF测量前需要确认的主要样品与实验条件。

5. 怎样提高可信度：不要只测一个电压、一个厚度、一次瞬态

最直接的自检方法，是观察t_tr是否随外加电压呈合理变化。若迁移率在该范围内近似与场强无关，则t_tr应大致与1/V成正比；在固定电场下改变厚度时，t_tr则应随d近似线性变化。若实验不满足这些标度关系，需要优先检查电场依赖、接触效应、RC限制和渡越时间提取是否可靠。

对于明显的场强依赖材料，应直接研究μ(E)，而不是强行用一个常数概括。许多无序有机半导体会表现出随场强变化的迁移率；相关研究常把TOF与结构表征、温度依赖联合起来讨论能量无序和跳跃输运。

变温TOF则把“迁移率数值”转化为“输运机制的温度响应”。例如Arrhenius型趋势可用于提取表观激活能，Gaussian disorder等模型可用来拟合能量无序或位置无序参数。但这些参数都属于模型推导，不是仪器直接测得的物理量。换一个模型，参数的意义可能随之改变。

6. TOF 能解决哪些典型科研问题

有机与无序半导体是TOF的经典应用之一。材料的分子堆积、相态、各向异性和能量无序会直接改变瞬态形状以及μ(E,T)。2014年一项有机小分子研究就利用TOF与掠入射X射线衍射共同分析相变、结构取向和电子/空穴输运，并用场强和温度依赖讨论无序参数。

钙钛矿单晶和厚膜是近年来TOF持续活跃的应用场景。2024年Light: Science & Applications的低维钙钛矿厚膜研究，在不同外电场下记录瞬态光电流，并在双对数图中用平台段与尾部渐近线交点提取t_tr，再由μ=d²/(Vt_tr)计算迁移率。另一项2024年Nature Communications 工作则用TOF分别获得薄单晶的电子和空穴迁移率，并与μτ、扩散长度和X射线探测性能联合分析。

在辐射探测材料中，迁移率与寿命共同决定载流子能够在复合/陷阱前漂移多远，因此μτ是重要的电荷收集指标。需要注意：μτ可以通过Hecht型光电导/电荷收集模型得到，也可以把独立测得的μ与寿命τ组合起来估算；这两条路径的假设并不相同，不能简单视为同一个“直接测量量”。

对钙钛矿尤其要谨慎。2024年Nature Synthesis 的单晶工作在讨论TOF和μτ时明确指出，离子迁移、表面缺陷、界面电化学反应以及器件制备重复性都会影响电学结果。因此，迁移率提升可以支持“输运改善”的判断，但若要把变化归因于某一种具体缺陷或晶格机制，还需要结构、缺陷、光谱或化学证据。

图5. 迁移率的场强与温度依赖示意。曲线为示意数据。

7. 从单点到空间与方向：Lateral-TOF 与二维 mapping 的价值

标准垂直TOF主要关注跨厚度方向的体相漂移，但很多材料存在显著各向异性：例如有机晶体的分子堆积方向、层状材料的面内/面外输运、晶体表面与体相之间的差异。通过横向或表面几何，可以把TOF思路扩展到面内输运，但此时电场分布、有效距离和接触几何都需要按具体结构重新定义。

二维scanning/mapping则把“某一点的t_tr与μ”扩展为空间分布，适合观察晶界、局部缺陷、厚度波动或工艺不均匀造成的输运差异。mapping能告诉我们“哪里不同”，却不能单独证明“为什么不同”；机制归因仍应与显微、成分、结构或缺陷表征叠加。

图6. 二维TOF mapping 的信息边界。

8. 为什么 TOF 与 SCLC、Hall、FET 的结果常常不一样

不同迁移率方法并不是在测同一个物理窗口。TOF更接近给定电场下的体相瞬态漂移；Hall依赖自由载流子的横向偏转和电导；SCLC依赖电极注入、空间电荷与陷阱模型；FET主要看介电层附近的沟道输运；TRMC则在无接触条件下看短时间尺度的光生电导响应。

因此，两个方法得到不同数值不必先判断“谁错了”。更有价值的是利用差异定位问题：如果FET高而TOF低，可能提示界面沟道优于体相；如果SCLC对电极处理高度敏感而TOF更稳定，可能说明注入/接触正在主导直流结果；如果TOF的μ随温度和场强强烈变化，则单一室温数值很难代表整个输运行为。

真正可靠的迁移率研究，往往不是寻找一个“绝对唯一数值”，而是把不同方法放回各自的时空尺度、载流子浓度和边界条件中进行交叉验证。

图7. 常见迁移率测试方法比较。

9. 一套更稳妥的 TOF 数据分析顺序

第一步，先报告直接观测：样品结构、厚度、偏压、光脉冲条件以及原始I(t)。

第二步，说明t_tr的提取方法，是平台拐点、双线性交点还是双对数渐近线交点。

第三步，再计算μ，并明确使用的有效电场。

第四步，用多个偏压、必要时多个厚度检查渡越标度关系。

第五步，若要讨论陷阱、能量无序、跳跃距离或缺陷浓度，再引入对应输运模型，并把“模型拟合结果”与“直接测量量”明确区分。

第六步，用独立技术验证关键机制。

上述分析顺序看似保守，却能避免常见的过度解释：把单次瞬态结果直接写成“证明某种缺陷减少”，或把模型参数写成设备直接测得的物理量。

图8. 推荐的TOF实验与分析流程。

10. 总结

TOF的公式非常简单，但高质量TOF研究的门槛并不低。真正重要的是建立可验证的证据链：瞬态光电流是否来自受控电场中的载流子漂移，渡越时间是否可识别，结果是否满足电压/厚度标度，场强和温度是否改变输运机制，以及模型解释是否有独立证据支持。

当这些条件被认真处理后，TOF不只是用于获得单个迁移率数值的方法，而是一种能够把电子/空穴、体相/表面、空间非均匀性以及温度/电场依赖放在同一输运框架中观察的时间分辨表征工具。

11. 相关设备

东谱科技飞行时间法迁移率测量仪FlyTOF是一款飞行时间法迁移率测量与变温光电测试平台，用于直接研究半导体材料中电子和空穴的本征输运。系统通过脉冲激光、偏置电场和瞬态电流采集获得载流子渡越时间与迁移率。适用于有机半导体、探测器晶体、钙钛矿和光伏材料的输运及陷阱机制研究。有机半导体、钙钛矿、辐射探测晶体和厚膜器件的迁移率常受陷阱、温度和电场影响。FlyTOF通过飞行时间法直接测得渡越时间，可与SCLC、霍尔测量和瞬态光电方法互相验证，适合研究电子/空穴输运不平衡及陷阱限制输运。

图9. 东谱科技飞行时间法迁移率测量仪FlyTOF

官网链接：https://www.orientalspectra.com/NewsDetail/6019133.html

参考文献

1. S. Dong et al., Bottom-up construction of low-dimensional perovskite thick films for high-performance X-ray detection and imaging, Light: Science & Applications 13, 174 (2024). DOI: 10.1038/s41377-024-01521-2.

2. Universal growth of perovskite thin monocrystals from high solute flux for sensitive self-driven X-ray detection, Nature Communications (2024). DOI: 10.1038/s41467-024-46712-y.

3. Reproducible high-quality perovskite single crystals by flux-regulated crystallization with a feedback loop, Nature Synthesis (2024). DOI: 10.1038/s44160-024-00576-8.

4. Stable perovskite single-crystal X-ray imaging detectors with single-photon sensitivity, Nature Photonics (2023). DOI: 10.1038/s41566-023-01207-y.

5. Ligand assisted growth of perovskite single crystals with low defect density, Nature Communications (2021). DOI: 10.1038/s41467-021-21934-6.

6. Bulk Charge Carrier Transport in Push–Pull Type Organic Semiconductor, ACS Applied Materials & Interfaces (2014). DOI: 10.1021/am505572v.

7. Lead Halide Perovskites as Charge Generation Layers for Electron Mobility Measurement in Organic Semiconductors, ACS Applied Materials & Interfaces (2017). DOI: 10.1021/acsami.7b10361.

8. Analysis of Transient Currents in Organic Field Effect Transistor: The Time-of-Flight Method, The Journal of Physical Chemistry C 113, 18459–18461 (2009). DOI: 10.1021/jp908381b.

9. H. Scher and E. W. Montroll, Anomalous transit-time dispersion in amorphous solids, Physical Review B 12, 2455 (1975). DOI: 10.1103/PhysRevB.12.2455.

10. J. Noolandi, Multiple-trapping model of anomalous transit-time dispersion in amorphous solids, Physical Review B 16, 4466 (1977). DOI: 10.1103/PhysRevB.16.4466.
