从不到520 nm到760 nm：2D/3D钙钛矿异质结覆盖可见光全波段CPL探测

1 背景与问题

圆偏振光（CPL）检测在光通信、量子计算和生物成像等领域具有至关重要的作用。然而，传统的CPL探测器通常需要在常规探测器上附加四分之一波片和线性偏振器，这不仅增加了器件结构的复杂性，还限制了集成度。

作为替代方案，基于手性半导体的直接CPL检测技术近年来备受关注。特别是手性低维钙钛矿，因其优异的圆二色性（CD）和自旋电子学特性，被视为理想的CPL探测材料。但是，该领域目前面临着严峻的核心挑战：

1.1性能与手性识别能力的权衡：提高光电响应率往往以牺牲CPL识别能力（不对称因子）为代价；

1.2 光谱响应范围窄：受限于低维钙钛矿的宽带隙，现有探测器的响应波长通常局限于短波长（< 520 nm），难以覆盖可见光全波段；

1.3 机制不明：实验观测到的光电流不对称因子（）与圆二色不对称因子（）之间存在巨大差异，其背后的物理机制尚不清晰。

为了深入探究这些机制并验证新型器件的性能，高精度的圆偏振发光（CPL）光谱、圆二色（CD）光谱以及变温/变磁场条件下的光谱表征变得不可或缺。

2 核心方案

华中科技大学团队在Nature Communications上发表的研究提出了一种创新解决方案：构建手性2D/3D钙钛矿异质结。该方案巧妙地结合了3D钙钛矿的高光电性能和手性2D钙钛矿的自旋过滤能力。

研究团队通过转移打印技术，将手性2D钙钛矿（如(R-/S-MBA)₂PbI₄）集成到3D钙钛矿（如MAPbBr₃或MAPbI₃）之上。

3D层：作为光吸收层，利用其巨大的Rashba分裂在光照下产生自旋极化载流子（光学自旋注入）。

手性2D层：作为自旋过滤层，利用手性诱导自旋选择性（CISS）效应，仅允许特定自旋方向的载流子通过。

为了验证这一独特的“自旋注入+自旋过滤”机制，而非传统的手性光吸收机制，论文中采用了多项关键的光学表征技术：

(1) CPL发射光谱：用于测量3D层的自旋极化程度（），证明Rashba分裂的存在；

(2) 圆二色（CD）光谱：用于对比分析，证明异质结中的CPL响应主要源于自旋极化而非CD吸收；

(3) 变温CPL测试：研究温度对Rashba分裂和自旋极化率的影响。

图1.二维/三维钙钛矿异质结构的制备及其光学性能。

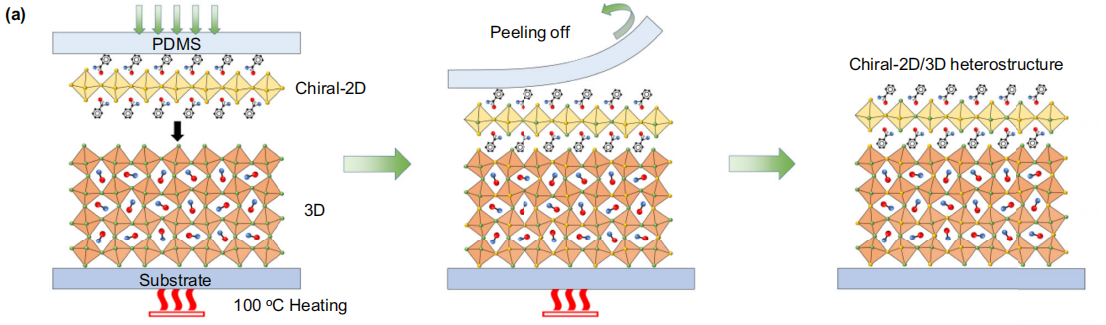

(a)展示用于制备手性二维/三维钙钛矿异质结构的转移打印方法的示意图。(b)二维/三维钙钛矿薄膜的横截面SEM图像。三维（3D）(c)和二维/三维（2D/3D）(d)钙钛矿薄膜的GIWAXS衍射图案。(e)三维及二维/三维钙钛矿薄膜的吸收光谱、光致发光（PL）发射光谱和时间分辨PL光谱。源数据以源数据文件形式提供。

3 实验结果与分析

通过精密的光谱与电学测试，该研究取得了突破性的实验数据。

3.1 卓越的器件性能指标

该异质结探测器实现了全色域（400-760 nm）的CPL响应，关键性能参数如下表所示：

图2.基于手性二维/三维的CPL探测器的器件结构、光谱性能及机理分析。

(a)我们CPL探测器的横截面SEM图像。注：图像中可见的裂纹是成像过程中金镀层工艺产生的伪影，不影响器件各层的完整性。基于R-2D/3D（b）和S-2D/3D（c）钙钛矿材料在σ+和σ−CPL激发下的响应光谱。(d)基于R-2D/3D、rac-2D/3D和S-2D/3D钙钛矿材料的探测器的g电流谱。(e)S-2D/3D探测器在0 V电压下，分别在σ+和σ−CPL激发（532 nm）条件下的光电流差异。(f)基于纯R-MBA₂PbI₄和S-MBA₂PbI₄的CPL探测器的gCD和g电流谱。gCD根据补充图15中的公式gCD= CD/(32980×吸光度)计算得出；g电流根据公式(1)计算，详见补充图16。(g)基于自旋电子学特性的手性二维/三维CPL探测器工作机理示意图。

3.2 机制验证的关键光谱数据

论文通过光谱学手段深入揭示了CPL检测的物理机制：

(1) 温度依赖的CPL极化率：实验测量了3D层（MAPbBr₃）的圆偏振发光度（）。数据显示， 从77 K时的 3.8% 显著增加至室温下的 50.5%。这一现象归因于热辅助的Rashba分裂，证明了无需外磁场即可在室温下高效产生自旋极化载流子。

(2) CD与光电流响应的解耦：对比测试表明，纯手性2D钙钛矿的 和 光谱高度重合（均依赖于波长），而2D/3D异质结的 在宽波段内保持恒定，且CD信号极弱。这有力地证明了该器件的CPL检测机制不同于传统的手性光吸收，而是基于自旋调控。

(3) 磁场调控效应（Hanle效应）：施加垂直磁场后，探测器的 随磁场增加而下降，直接证实了光电流的不对称性与载流子的自旋极化状态直接相关。

图3.光学自旋注入。

(a)自旋依赖性光学跃迁的示意图。(b)室温下测得的光致伏安电流随QWP旋转角（α）的变化关系，黑色圆点为实测数据，红色实线为使用公式(4)拟合的曲线。(c)MAPbBr3薄膜在77 K下，分别受σ+和σ− CPL激发时的σ+和σ− CPL发射光谱（上图）。(d)MAPbBr₃薄膜CPL圆偏振度随温度变化的关系。(e)g电流值随磁场强度变化的关系。图inset展示了载流子自旋在B方向上的过程。(f)在532 nm光照下，S-2D/3D钙钛矿材料中，分别具有MAPbBr₃、FAPbBr₃和CsPbBr₃活性层时，g电流值随QWP旋转角变化的关系。实验装置如补充图22所示，QWP快轴与入射线偏振光偏振方向之间的初始夹角设定为45°，而非0°。该初始配置使σ− CPL光被导向S-2D/3D探测器。原始数据以源数据文件形式提供。

图4.自旋筛选。

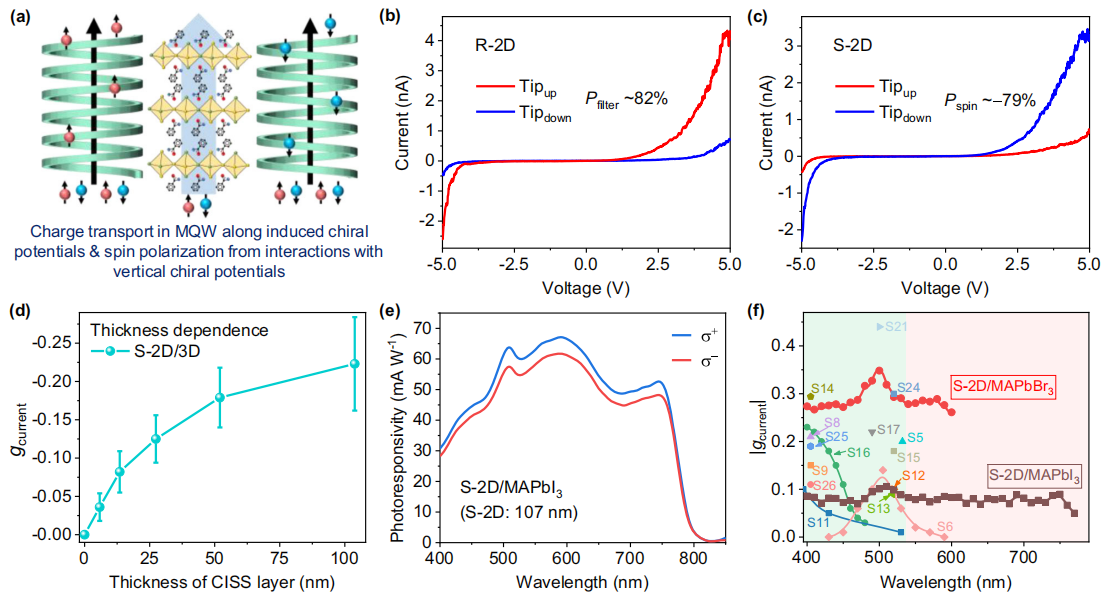

(a)CISS效应产生的示意图。沿垂直诱导的手性（螺旋）电势传输载流子会导致自旋筛选。使用mCP-AFM技术测量R-MBA₂PbII₄（b）和S-MBA₂PbII₄（c）薄膜的电流-电压（I-V）曲线。探针分别在向上（红色）和向下（蓝色）方向磁化。每种薄膜的I-V曲线均取10次扫描在不同点的平均值（原始数据见补充图25）。(d)S-2D/3D CPL探测器中，g电流随S-2D层厚度的变化关系。误差条表示五台独立器件的标准偏差。(e)在σ⁺和σ⁻CPL光照下，S-2D/MAPbII₃探测器具有约107 nm S-2D层时的响应光谱。(f)我们手性-2D/3D CPL探测器与参考CPL探测器的g电流谱。绿色区域表示大多数已报道的手性钙钛矿基CPL探测器的典型检测范围；红色区域代表手性钙钛矿基CPL探测器很少覆盖的扩展检测范围。

4 产品介绍

ArtiPolar

圆偏振发光/圆二色光谱

ArtiPolar是一款圆偏振荧光光谱仪，用于测量手性发光材料和圆偏振OLED的CPL、CPA及外场调控响应。系统通过低杂散光双棱镜分光与高灵敏探测，获取圆偏振信号、荧光光谱和发光不对称信息。适用于手性分子、手性聚合物、圆偏振发光器件及磁场或温度调控研究。圆偏振发光、CP-OLED、手性光电材料、手性传感和自旋光子学是持续升温的研究方向，常用指标包括CPL光谱、发光不对称因子g_lum和CPL亮度。ArtiPolar可用于比较分子设计、聚集态、温度和磁场对激发态手性的影响。

4.1 技术特点

(1) 采用激发与发射双棱镜分光系统，降低杂散光及高阶光影响，适合弱圆偏振发光信号测量；

(2) 集成GainSensing弱信号检测与专用高灵敏PMT，可同步获取CPL和常规荧光信号；

(3) 支持CPL、CPA、变温CPL，并可选配磁学CPL附件，覆盖激发态手性与外场调控研究；

(4) 测量波段可覆盖250-1100 nm，支持连续、步进和动力学扫描，满足多类手性发光体系；

(5) 杂散光抑制达到10⁻⁵量级，g_lum分辨能力达到10⁻⁴量级，并具备变温与磁场条件下的稳定测量能力；

(6) CPL与常规荧光同步采集有助于同时比较发光强度、光谱变化和g_lum，避免只看偏振信号而忽略总发光变化。

4.2 产品优势

(1) CPL与荧光同步测量可直接关联发光强度和手性不对称因子，减少跨设备数据偏差；

(2) 双棱镜低杂散光路线与弱信号检测能力区别于通用荧光仪加偏振附件的核心辨识度；

(3) CPA、变温和磁学CPL扩展能力，使平台能够从常规表征延伸至手性传递和外场机理研究；

(4) 面向CPL弱信号与多外场研究，专用光学结构比通用荧光光谱仪加偏振附件更适合建立稳定、可重复的测量方法。

原文参考：Spin detector for panchromatic circularly polarized light detection
