钙钛矿/GaN异质结突破紫外探测性能瓶颈

1 背景与问题

紫外（UV）光电探测技术在导弹预警、火焰监测、非视距通信及臭氧监测等领域至关重要。然而，现有的紫外探测器面临着难以调和的性能权衡挑战。传统的光导型探测器虽然结构简单、响应度高，但受限于缓慢的响应速度；而光电二极管虽然响应快、线性动态范围（LDR）好，却因缺乏增益机制导致响应度较低。

在实际应用中，理想的紫外探测器需要同时满足“5H”要求：高响应度、高探测率、高速度、高线性动态范围以及高光谱选择性。为了解决这一核心痛点，研究人员急需探索新的器件结构，以在单一器件中平衡各项光电参数，打破传统架构的性能极限。

2 核心方案

本论文提出了一种基于钙钛矿（MAPbCl₃）和氮化镓异质结的光调制双极结型晶体管（BJT），用于高性能的可见光盲紫外探测。

该器件的核心创新在于构建了一个能带对齐的p-n-p结。通过底照式结构，光泵浦作用于GaN层作为“基极”注入光生载流子，而钙钛矿层用于收集载流子。这种独特的结构结合了光导体的光导增益和光电二极管的内建电场优势，使得器件在低电压（0.5V）下即可实现饱和光电流输出。

为了验证这一新机理，研究团队采用了多种精密的电学与光电测试技术：

2.1 I-V特性测试：用于分析器件在不同光照下的暗电流与光电流，验证BJT的饱和输出特性；

2.2 瞬态光电流测试：通过方波调制光源，精确测量器件的上升/下降时间，评估响应速度；

2.3 噪声频谱密度测试：测量低频噪声（1/f噪声），用于计算具体的探测率（Detectivity）。

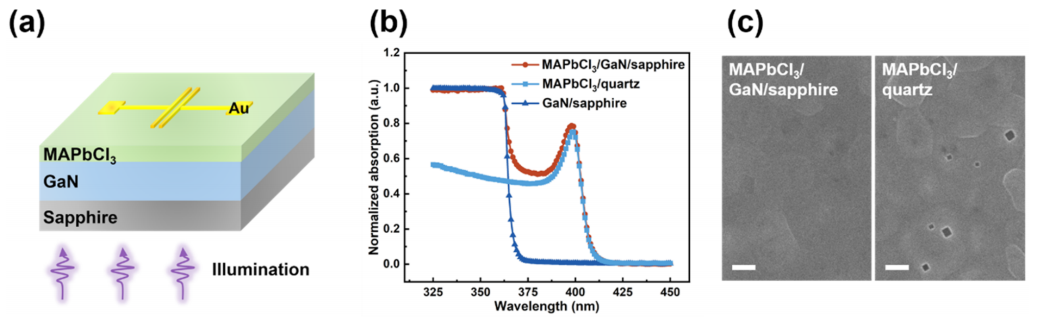

图1. 设备结构示意图、薄膜质量及I-V特性表征。(a)基于MAPbCl₃/GaN的调制光晶体管的原理图结构。(b) MAPbCl₃/GaN/蓝宝石、GaN/蓝宝石和MAPbCl₃/石英薄膜的吸收光谱。(c) MAPbCl₃/GaN/蓝宝石薄膜和MAPbCl₃/石英薄膜的扫描电子显微镜（SEM）图像（比例尺=200 nm）。(d) MAPbCl₃/GaN与对照光电二极管的对数坐标I-V曲线。(e)不同光照强度下MAPbCl₃/GaN光电二极管的线性I-V曲线。(f) 365 nm光照条件下，MAPbCl₃/GaN光电二极管中光载流子动力学的示意图。(g) MAPbCl₃/GaN与对照光电二极管的对数坐标I-V曲线。(h)不同光照强度下MAPbCl₃/GaN光电二极管的线性I-V曲线。(i) 395 nm光照条件下，MAPbCl₃/GaN光电二极管中光载流子动力学的示意图。

3 实验结果与分析

通过系统的表征，该钙钛矿/GaN基光调制BJT展现出了卓越的综合性能，多项指标超越了已报道的同类紫外探测器及商用产品。

关键性能指标对比

详细数据分析

3.1 I-V特性与饱和机制：
测试结果表明，器件在0.5 V偏压下光电流即达到饱和。与纯GaN器件相比，异质结器件的暗电流降低了约4个数量级，而光电流比纯钙钛矿器件提高了300倍以上。这种显著的开关比提升证明了异质结界面在电荷分离与传输中的关键作用。

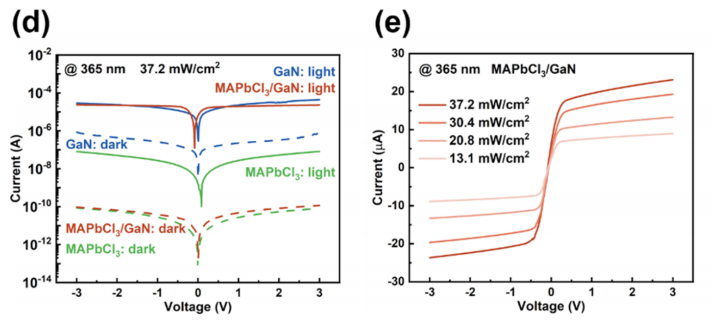

图2.(d) MAPbCl₃/GaN与对照光电二极管的对数坐标I-V曲线。(e)不同光照强度下MAPbCl₃/GaN光电二极管的线性I-V曲线。

图3. (d) MAPbCl₃/GaN PD与对照器件的瞬态响应比较。(e)上升和下降曲线

3.2 响应速度与带宽：
瞬态测试显示，器件的上升/下降时间仅为微秒级（μs），对应的3 dB带宽远超传统光导型探测器。这得益于钙钛矿在GaN表面更高的结晶度以及增强的内建电场，极大地促进了电荷的分离与提取。

3.3 噪声与探测率：
噪声测试发现，异质结器件的噪声水平接近散粒噪声极限，远低于GaN器件典型的1/f噪声水平。低噪声与高响应度的结合，使其实现了高达10¹²Jones量级的探测率。

3.4 线性动态范围（LDR）：
器件在从2.23nW/cm²到0.19W/cm²的极宽光强范围内保持了恒定的响应度，线性度拟合斜率为1，实现了159dB的超高LDR。这一指标对于精确的UV功率校准和宽动态范围成像至关重要。

图4. (f) MAPbCl₃/GaN 二极管的线性动态范围。

图5. (b) 对MAPbCl₃/GaN（4.6 μm）光电探测器与商用产品的综合光检测性能进行比较。

4 设备介绍

FluxDancer

半导体参数分析仪

FluxDancer是一款模块化半导体参数分析仪，用于先进器件的低噪声直流、CV、阻抗、快速脉冲和噪声测试。系统融合SMU、电流表、电压表、LCR表及开关矩阵，主要用于建立统一、可扩展的电学表征测量流程。适用于FET、BJT、太阳能电池、发光器件及功率器件研发。宽禁带半导体、功率器件、低维晶体管和新型存储器件要求同时测量静态IV、CV、低频噪声、快速脉冲与偏压应力。FluxDancer适合研究接触电阻、陷阱态、迟滞、自热效应和可靠性退化，并支持按课题增加通道与测量模块。

4.1 技术特点

(1) 融合SMU、电压表、电流表、LCR表与开关矩阵，支持IV、CV、阻抗及多类器件专用测试；

(2) 电流分辨率达到10 fA（弱电流分辨能力达1 fA）、电压分辨率达到100 nV，电压范围-200 V至200 V；

(3) 支持1.8 MS/s高速采集、±3 A脉冲电流以及Super-PIV（50 μs-ns级高速模块）等快速脉冲测量；

(4) 支持Solar cell、FET、BJT、EL、1/f噪声等应用流程，可按通道和功能模块扩展；

(5) 应用软件可针对FET、BJT、太阳能电池、EL进行系统测试，减少重复编程和人工换线。

4.2 设备优势

(1) 相较通用源表或分散式仪器组合，FluxDancer将低噪声直流、CV/阻抗和快速脉冲整合为完整器件表征测量流程；

(2) fA级弱电流与高电压、大脉冲电流兼顾，可覆盖从低功耗器件到功率器件的宽应用范围；

(3) 模块化硬件和应用化软件支持按课题分阶段配置，降低初始投入并建立可复用的测试方法；

(4) 模块化配置可根据低噪声、脉冲或阻抗需求逐步扩展，适合预算分阶段投入且测试方向持续变化的器件实验室。

原文参考：Perovskite/GaN-Based Light-Modulated Bipolar Junction Transistor for High Comprehensive Performance Visible-Blind Ultraviolet Photodetection
