1. 外量子效率（EQE，External Quantum Efficiency）

定义：EQE是指光电器件（如太阳能电池、光电探测器等）将入射光子转换为电子的效率，即收集到的电子数与入射光子数之比。

测试原理：使用单色光源（如可调波长激光或单色仪）照射电池表面，通过标准探测器校准入射光强。测量电池在不同波长下的短路电流（I_sc），结合入射光子通量计算EQE。

公式：EQE(λ)=(I_sc (λ)/q)/(P_in (λ)⋅λ/h_c )×100%

其中，q为电子电荷，P_in为入射光功率，λ为波长，h_c为普朗克常数与光速的乘积。

2. 内量子效率（IQE，Internal Quantum Efficiency）

定义：IQE是指光电器件内部吸收的光子数与产生的电子数之比。

测试原理：需结合电池的吸收光谱数据，排除反射和透射损失。

公式：IQE(λ)=(EQE(λ))/(吸收效率(λ))×100%

吸收效率通过反射率（R）和透射率（T）计算：吸收效率=1−R−T。

3. 入射光子-电子转换效率（IPCE，Incident Photon-to-Current Efficiency）

定义：与EQE等效，反映器件整体光电转换能力。

测试原理：与EQE测量方法一致，通常用于单色光条件下的标准化测试。

4. 光谱响应度（Spectral Responsibility）

定义：单位入射光功率下，电池产生的短路电流，单位为A/W。

测试原理：通过EQE数据直接转换：(EQE(λ)⋅q⋅λ)/h_c ，反映电池对不同波长光的电流响应能力。

5. 等效积分电流密度（Integrated Current Density）

定义：在标准太阳光谱（如AM1.5G）下，电池的理论短路电流密度。

测试原理：结合EQE光谱与AM1.5G光谱数据。

积分计算：J_sc=q∫_0^∞▒〖EQE(λ)⋅ΦAM1.5G(λ) dλ〗

其中，Φ_AM1.5G为标准太阳光谱光子通量。

1. EQE光谱分析

光谱响应曲线：绘制EQE随波长的变化曲线，用于评估电池对不同波长光的利用效率；

带隙分析：通过EQE曲线的截止波长推算电池材料的带隙能量；

电流密度积分：结合太阳光谱（如AM1.5G），积分EQE曲线计算理论短路电流密度（J_sc）。

2. IQE与吸收效率关联

缺陷态检测：若IQE显著低于理论值（如＜90%），表明材料内部存在载流子复合或收集效率问题；

光学优化验证：通过对比EQE与IQE的差异，评估抗反射涂层、陷光结构等光学设计的有效性。

3. 光谱响应度分析

峰值响应波长：反映电池最敏感的光波长范围；

响应带宽：评估电池对宽光谱光的利用能力。

4. 等效积分电流密度分析

理论J_sc验证：与实验测量的J_sc对比，评估电池的电流损失来源；

多结电池子电池贡献：通过分段积分，分析叠层电池中各子电池的电流贡献。

5. 总结

EQE：反映太阳能电池的整体光电转换效率；

IQE：反映太阳能电池内部的光子吸收和载流子生成效率；

IPCE：反映不同波长下的光电转换效率；

SR：反映不同波长下的光谱响应度；

J_sc：反映太阳能电池的整体性能。

设备需求

光源系统

可调波长单色光源（如氙灯+单色仪、激光二极管阵列）；

标准参考探测器（用于校准入射光强）。

信号采集系统：

高精度电流放大器与锁相放大器，用于测量微弱光电流信号；

集成软件自动控制波长扫描与数据记录。

测试条件

光强校准：确保入射光强在电池线性响应范围内（通常<1 Sun）；

温度控制：恒温样品台（25°C）避免热效应对量子效率的影响；

光斑均一性：通过光学透镜系统保证光斑均匀覆盖电池有效面积。

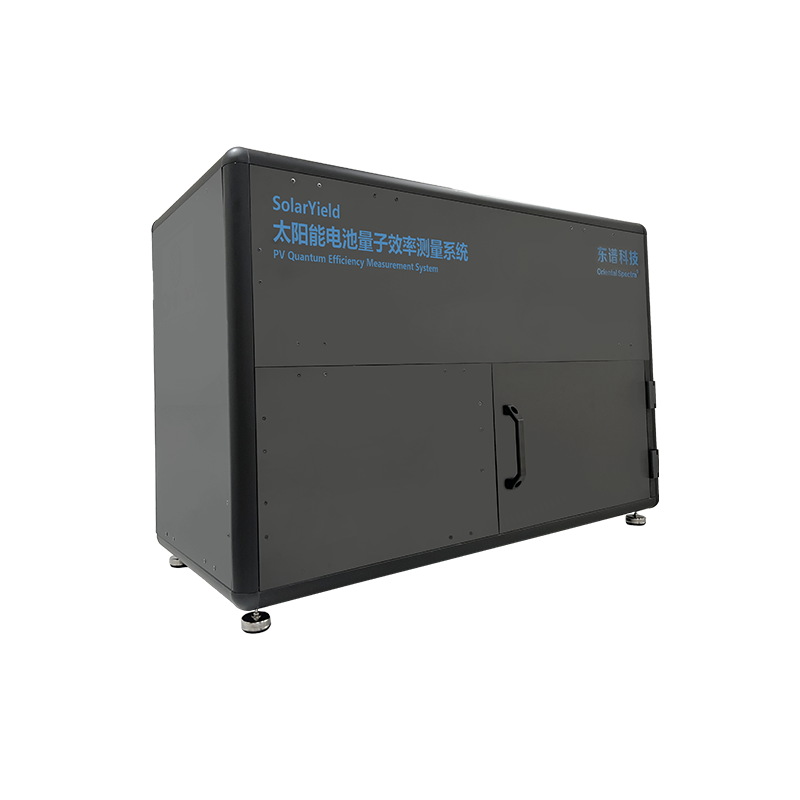

太阳能电池量子效率测量系统SolarYield适用各类光伏器件，包括钙钛矿太阳能电池、有机太阳能电池、铜铟镓硒电池、叠层电池、钙钛矿-晶硅叠层、晶硅电池等，适用小面积（小面积系统）、模组测试（大光斑系统）。SolarYield自动化程度高，测试EQE精度达10-7。

系统特点：

设备集成度高，使用便捷，测试效率高；

配置高清可视化系统，便于调整光斑照射位置；

自动化程度高，各项操作均通过软件完成；

具有模块化适配特征，可配AM1.5G光谱响应、显微探针、变温等测试模块。
